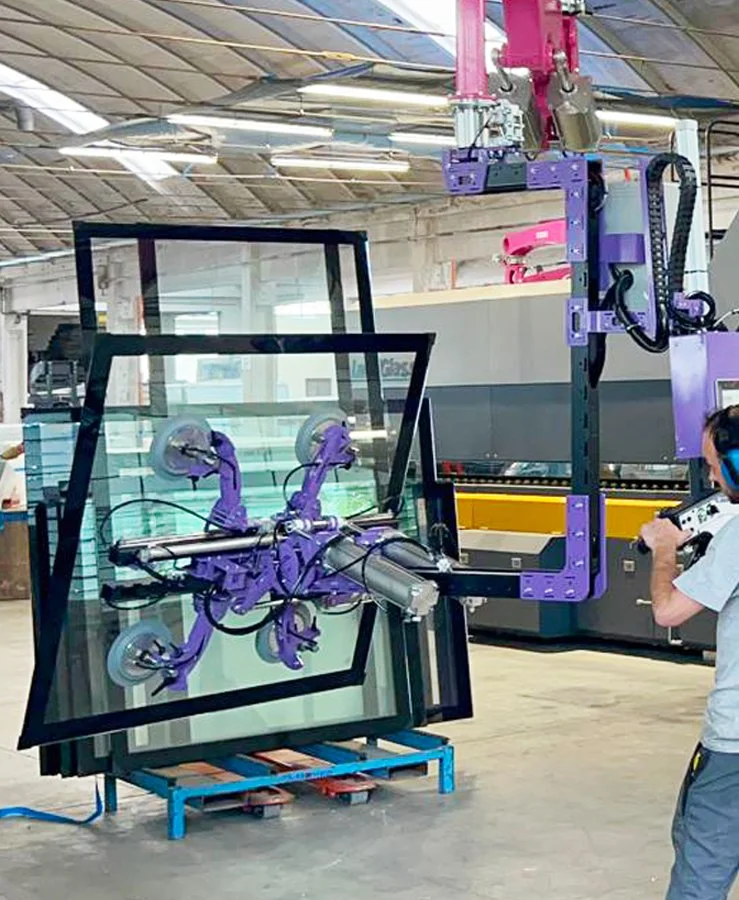

Manipolatori Industriali per la movimentazione di VETRI
SICUREZZA - ERGONOMIA - PRECISIONE OPERATIVA
Nel settore della lavorazione della vetreria industriale, dell'edilizia e del settore automotive, la movimentazione di lastre e pannelli in vetro rappresenta una delle sfide operative più delicate. Il vetro è un materiale pesante, fragile, rigido e altamente pericoloso in caso di rottura o caduta accidentale.
I manipolatori industriali per vetri nascono per eliminare il rischio di infortuni, annullare lo sforzo fisico degli operatori e garantire la totale integrità del materiale durante ogni fase di sollevamento, rotazione e posizionamento.
In questo articolo analizziamo i vantaggi tecnici, i sistemi di presa a vuoto e le normative di sicurezza legate all'impiego dei manipolatori per vetri aziendali.
1. Il Problema della Movimentazione Manuale del Vetro (D.Lgs. 81/08)
Spostare lastre di grandi dimensioni richiede una precisione millimetrica. Affidarsi alla sola forza umana o a sistemi di sollevamento impropri comporta rischi elevati:
Infortuni e Tagli Severi: Il cedimento improvviso di una lastra durante il trasporto manuale può causare lesioni gravi o invalidanti.
Patologie Muscolo-Scheletriche: I movimenti ripetitivi di sollevamento e ribaltamento pesano sulla colonna vertebrale e sulle articolazioni degli operatori.
Elevato Tasso di Scarto: Piccoli urti, flessioni eccessive o serraggi errati provocano la scheggiatura o la rottura della lastra, incidendo negativamente sui costi di produzione.
2. Tecnologie di Presa: Sistemi a Vuoto (Ventose Pneumatiche)
Il cuore di un manipolatore industriale per vetri è il sistema di presa speciale ad azionamento pneumatico basato sulla tecnologia del vuoto:
Piatti Ventosa Anti-Traccia e Anti-Scivolo
Mescole Speciali: Le ventose sono realizzate in gomma antimacchia (spesso silicone o mescole sintetiche privi di silicone per la stratificazione), pensate per non lasciare aloni sulle superfici riflettenti o sui vetri trattati (low-E, riflettenti, specchi).
Adattabilità alle Superfici: I piatti ventosa sono snodati e molleggiati per aderire perfettamente anche a lastre curvispiegate o con spessori variabili.
Pompe per il Vuoto ed Eiettori Venturi
A seconda della continuità operativa, il manipolatore può essere equipaggiato con una pompa elettrica per il vuoto ad alto rendimento oppure con eiettori pneumatici tipo Venturi integrati, ideali per ambienti dove si predilige un'alimentazione esclusivamente ad aria compressa.
3. Dinamiche di Movimentazione: Inclinazione e Rotazione a 180°/360°
I manipolatori per vetri non si limitano a sollevare il carico, ma consentono di riorientarlo nello spazio con sforzo zero per l'operatore:
Inclinazione Pneumatica (0° - 90°): Permette di prelevare le lastre in orizzontale da banchi da taglio o tavoli di lavorazione e posizionarle in verticale su rastrelliere, classificatori o viceversa.
Rotazione Continua o Guidata (180° / 360°): Ideale per l'asservimento di macchine CNC, lavatrici industriali, linee di stratificazione o per l'inserimento di vetrocamere all'interno di serramenti ed infissi.
4. Ridondanza e Sicurezza Attiva (UNI EN 13155)
La movimentazione tramite vuoto su materiali pericolosi come il vetro richiede standard di sicurezza stringenti. I manipolatori sono progettati nel rispetto della direttiva macchine e della norma UNI EN 13155 (attrezzature amovibili di presa del carico):
Doppio Circuito di Vuoto Indipendente: Nei sistemi ad alto livello di sicurezza, la presa è suddivisa su due circuiti riserva distinti. Se un circuito perde pressione, il secondo mantiene la presa sul carico in totale sicurezza.
Serbatoio di Riserva Vuoto e Valvole Anti-Ritorno: In caso di improvvisa mancanza di alimentazione elettrica o pneumatica nello stabilimento, il serbatoio garantisce il mantenimento del vuoto sulle ventose per il tempo necessario a depositare il carico a terra in modo controllato.
Sistemi di Segnalazione Acustica e Visiva: Vacuostati di sicurezza monitorano costantemente il livello di vuoto. Se la pressione di presa scende sotto la soglia di sicurezza, un allarme sonoro e un lampeggiante avvisano immediatamente l'operatore, bloccando i comandi di sollevamento.
Metti in Sicurezza la Lavorazione del Vetro nel Tuo Stabilimento
Integrare un manipolatore industriale specifico per lastre e vetrocamere significa proteggere gli operatori, accelerare i tempi di ciclo e azzerare il rischio di rottura dei materiali.
